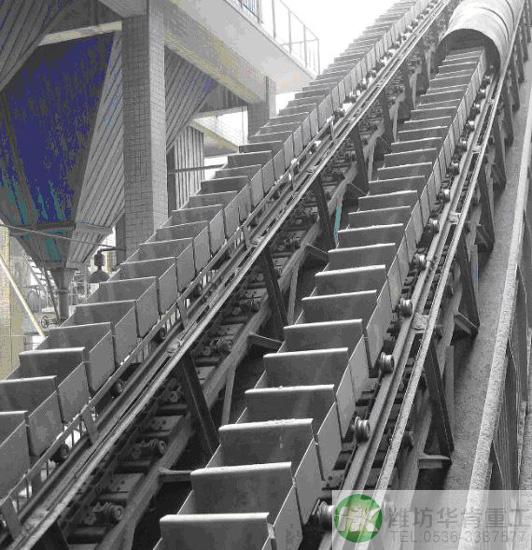

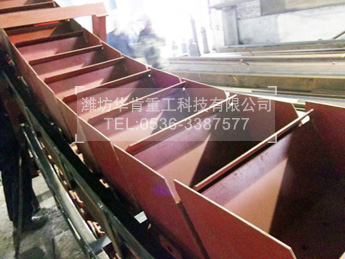

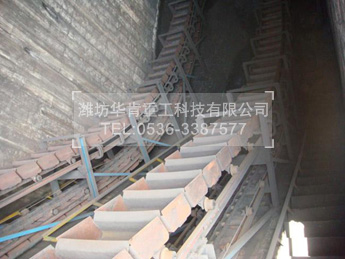

鏈斗輸送機
鏈斗輸送機是以沿軌道運行的料斗來水平或傾斜輸送物料的設備，廣泛應用于電站、礦山、煤炭等行業的各種松散物料的輸送，如鍋爐灰渣、水泥熟料、礦渣、焦炭、碎石等，特別是一些溫度高、容重大、塊度大、具有鋒利銳角和磨琢性強的物料。由于鏈斗式輸送機具有布置靈活、輸送能力大、使用壽命長、維護量小、運行成本低、輸送角度大等優點而深受廣大用戶歡迎。
本系列鏈斗輸送機的料斗寬度分別有350mm、450mm、630mm、800mm、 1000mm五個規格，根據不同的運行場合及環境要求，鏈斗輸送機分敞開型、半封閉型和全封閉型三種形式。用戶可根據附表中的參數選擇機型，并提出具體的布置形式及尺寸、輸送產量、物料參數和其他要求。
二、優點：
1.牽引鏈條采用專業鏈條廠家生產的高強度雙排重型板式鏈，運行穩定可靠，使用壽命長；
2.機尾采用彈簧螺旋張緊裝置，可使牽引鏈條的張緊力自動調整，特別適合遠距離、重載荷的輸送機；
3.工藝布置靈活，可架高、地面或地坑布置，可水平或斜升安裝，也可水平加斜升安裝；
4.背負驅動機構，結構緊湊，安裝方便。
與同類設備相比，LD系列鏈斗輸送機的突出優點是：
1.牽引鏈條采用專業鏈條廠家生產的高強度雙排重型板式鏈，運行穩定可靠，使用壽命長；
2.機尾采用彈簧螺旋張緊裝置，可使牽引鏈條的張緊力自動調整，特別適合遠距離、重載荷的輸送機；
3.工藝布置靈活，可架高、地面或地坑布置，可水平或斜升安裝，也可水平加斜升安裝；
4.背負驅動機構，結構緊湊，安裝方便。
三、應用范圍：
鏈斗輸送機適用于各種粉狀、塊狀散裝物料的水平或傾角≤60°的輸送，特別適宜一些溫度高、容量大、塊頭大、具有鋒利棱角和磨琢性強的固體物料的輸送。 鏈斗式輸送機 （鏈斗輸送機）產品廣泛應用于電站、礦山、煤炭等行業的，進行各種松散物料的輸送；如：鍋爐灰渣、水泥熟料、礦渣、焦炭、碎石等，特別是一些溫度高、容重大、塊度大、具有鋒利銳角和磨琢性強的物料。
四、布置形式：
1、鏈斗式輸送機的布置形式見圖。
2、選擇和確定輸送機的布置時應考慮以下問題：
2.1 在滿足工藝要求的前提下，應盡量選擇最簡單的布置形式；
2.2 LD型鏈斗輸送機單機長度不宜超過80m；
2.3 斜升輸送時，斜升角度不宜超過60°。
技術參數：
|
規格型號SDB(D)/SCB(D) |
輸送量（t/h） |
物斗容重（t/m3） |
鏈條節距mm |
最大輸送高度m |
最大傾斜角度 |
料斗寬度mm |
料斗斗速m/s |
電動機功率 |
鋼軌型號上kg/m |
鋼軌型號下kg/m |
|
500 |
30-65 |
1.45 |
250 |
65 |
55 |
500 |
0.25-0.34 |
7.5-11 |
15 |
11 |
|
630 |
80-105 |
1.45 |
250 |
65 |
55 |
630 |
0.25-0.34 |
45-55 |
22 |
15 |
|
800 |
125-170 |
1.45 |
250 |
65 |
55 |
800 |
0.25-0.34 |
55-75 |
22 |
15 |
|
1000 |
220-250 |
1.45 |
250 |
60 |
55 |
1000 |
0.25-0.34 |
75-90 |
24 |
22 |
|
1200 |
280-300 |
1.45 |
250 |
60 |
55 |
1200 |
0.25-0.34 |
90-110 |
24 |
22 |
|
1400 |
330-350 |
1.45 |
250 |
60 |
55 |
1400 |
0.25-0.34 |
132 |
30 |
24 |
|
1600 |
400-450 |
1.45 |
250 |
60 |
55 |
1600 |
0.25-0.34 |
165 |
30 |
24 |
