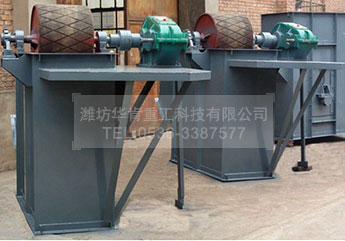

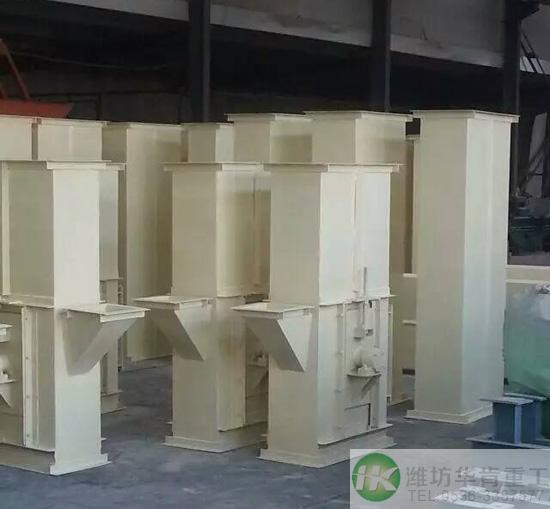

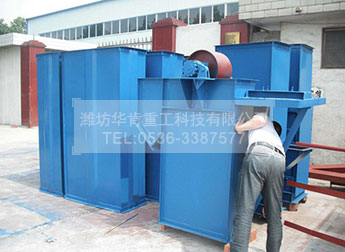

TD型提升機

一、產品介紹
        TD型皮帶式斗式提升機因為牽引件是膠帶所以只能提升輕型物料,適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度最高40m,我公司生產的TD皮帶式斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。如果您要求的輸送量比較大,物料重可選用TH環鏈斗式提升機,這種型號的斗提機牽引件為鍛造的圓環鏈,抗拉性能和耐磨性能都比較強,輸送量大,生產效力高。
 二、TD型皮帶式斗式提升機基本結構:
       TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。另一種鋼絲繩芯膠帶斗式提升機,由于它的牽引構件為鋼絲繩芯膠帶所以比TD型的橡膠帶具有更好的耐磨抗拉效果。
       TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式,分別配有YZ型減速器和ZQ型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。
三、TD型皮帶式斗式提升機主要特點:
1、驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2、提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料,密封性好,環境污染少。
3、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

4、使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。




四、主要技術參數

型 號 TD160 TD250 TD315 TD400
料斗 形 式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
輸送 量
(m3/h)
5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗寬 160 250 315 400
斗 容 (L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 3.1 5.9 9.4
斗距 280 350 360 450 400 500 480 560
帶寬 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物 料 最 大 塊 度
(mm)

25

35

45

55
型 號 TD500 TD630 D160 D250 D350 D450
料斗 形 式 Q h zD Sd h zD Sd Q S Q S Q S Q S
輸送 量
(m3/h)

38

70

58

92

85

89

142

4.7

8

18

22

25

42

50

72
斗寬 500 630 160 250 350 450
斗 容 (L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距 500 625 710 500 500 500 500
帶寬 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25
1.25
